石油树脂的应用及分类？

由于天然松香和萜烯树脂的限制，热熔胶胶黏剂行业的使用量逐渐减少。

然而，石油树脂具有低酸值、良好的粘合性、耐水性和耐化学品性，同时具有调节粘性和良好的热稳定性的特点。因此，在实际生产和研发过程中，石油树脂完全可以替代松香树脂和萜烯树脂，用于热熔胶和压敏胶增粘剂，以改善浸润性和提高粘合性。

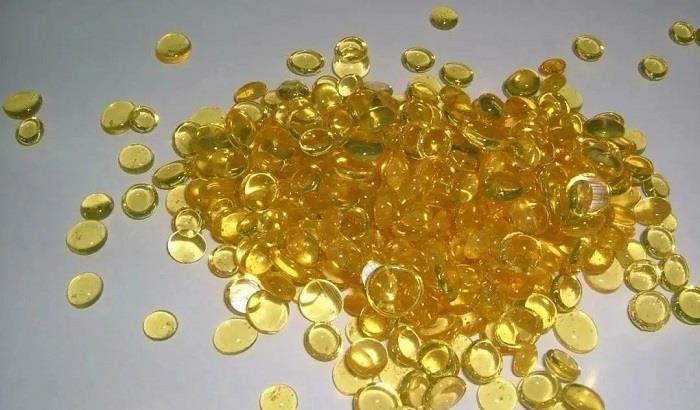

石油树脂的分类

石油树脂是以乙烯装置的副产物C5和C9馏分为原料，通过阳离子聚合得到的低分子聚合物，其软化点一般为80-140℃，相对密度为0.970～0.975，相对分子质量小于2000。

根据原料的不同，石油树脂大致可以分为C5脂肪族石油树脂（以C5馏分为原料）、C9芳香族石油树脂（以C9馏分为原料）、C5-C9共聚石油树脂（以C5和C9馏分为原料）、双环戊二烯(DCPD)脂环族石油树脂和加氢改性石油树脂这五大类。

C5石油树脂

C5石油树脂是由石脑油分解出的C5馏分进行阳离子聚合得到，组分包括异丁烯、1,3-二戊烯、甲基丁烯、戊烯、环戊二烯、戊烯、环戊烯等，也可以加入其他单体进行共聚。

它具有高剥离粘接强度、快速粘性、稳定的粘接性能和适度的熔融粘度，与高聚物基质相容性好，且价格低廉，逐渐取代天然树脂增粘剂。

然而，由于其线型分子结构，其分子间作用力和与极性材料的作用力减少，与EVA、SBS、高苯乙烯含量的SBR的相容性降低。与其他极性高的树脂如松香树脂复配使用，可以获得更理想的效果。

C9石油树脂

C9石油树脂（又称芳烃石油树脂）是石脑油分解出的C9馏分，其中包括茚、乙烯基甲苯、苯乙烯、甲基苯乙烯、DCPD等多种组分进行聚合而成。

它具有耐酸碱、耐化学药品性和耐水性良好的特点。由于含有苯环，极性较大，与酚醛树脂、古马隆树脂、萜烯树脂、SBR、SIS相容性好。

主要用于橡胶系热熔压敏胶及医用TPE改性，用于提高其内聚强度和抗蠕变性能，降低熔融粘度，以及提高制品的耐高温性能。

然而，与C5石油树脂相比，C9石油树脂的粘接性能较差，脆性较大，不宜单独使用，一般需要与其他增粘树脂配合使用。

C5/C9共聚石油树脂

C5和C9组分也可以根据需求进行共聚，从而得到C5/C9共聚石油树脂。

它兼具了C5和C9石油树脂的优点，与极性和非极性材料都有非常良好的相容性和粘结性能，同时具有良好的耐高温性能。

DCPD石油树脂

DCPD石油树脂是将石脑油中分解出的DCPD进行精馏提纯，然后通过热聚合或阳离子聚合得到。

由于保留了环状结构，易与基体聚合物中的橡胶相互交缠，与基体聚合物的作用力大于直链脂肪烃树脂，与极性材料和非极性材料都有适宜的粘结力。

其溶解度参数介于塑料相和橡胶相溶解度参数之间，DCPD石油树脂在各类热熔胶的适用性都很好，尤其是在一次性卫生用品领域。
