ULC试样中奥氏体晶粒中马氏体晶胞？

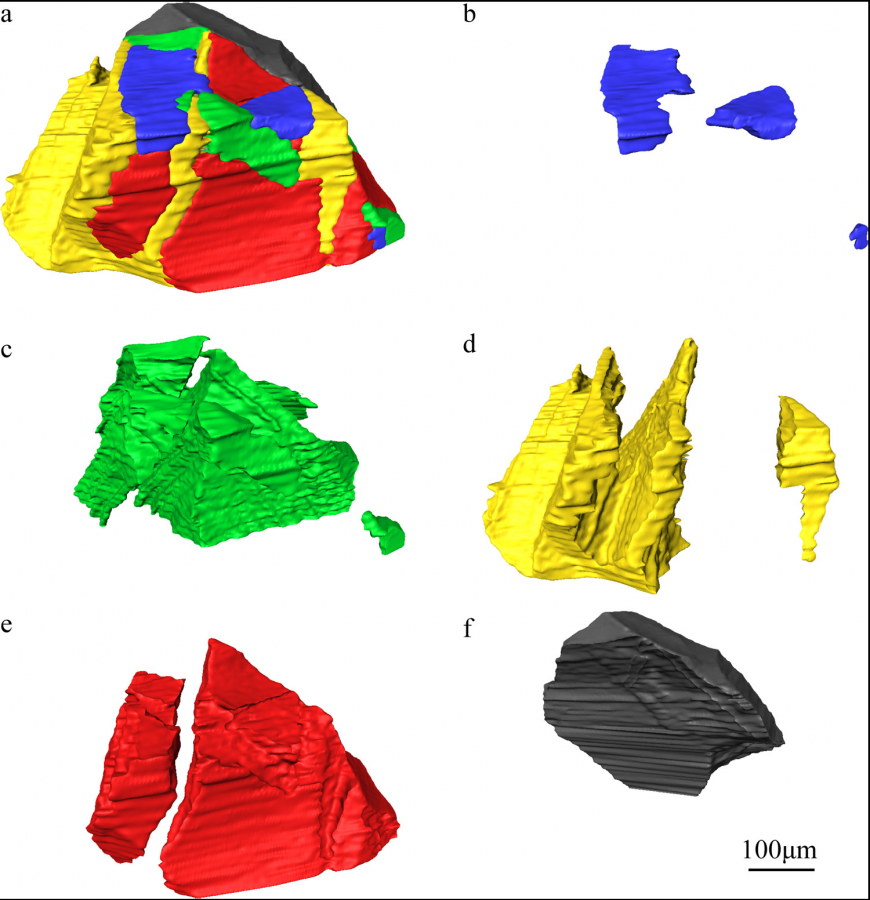

下图是对全自动逐层切片成像系统获得的图像进行数据分析，（a）是ULC试样中奥氏体晶粒的三维图像。最前面的奥氏体晶粒,可以看到四种类型的CP组(～包)和一个退火孪晶。数据组和孪晶如图2(b) - (f)所示，其中颜色-蓝色、绿色、黄色、红色和灰色-分别对应于CP1、CP2、CP3、CP4和孪晶。这些包由平面组成，与前面的的奥氏体晶界接触。在前面的奥氏体晶粒中，有11包。三个包的体积大于10(7) μm3，其他包的体积非常小。因此，我们将数据包分为“粗”和“小”两类，其体积阈值为10(7)μm3。原奥氏体晶粒包含3个粗包和8个小包。四种类型的数据包的数量之前的奥氏体晶粒的CP1 = 0.12, CP2 = 4.19, CP3 = 3.28和CP4 = 2.38(×10(7)立方微米),这些并不相似。
切片层数：235
切片总厚度：593μm


ULC试样中奥氏体晶粒中马氏体包的三维图像.png 显示全部
