【讨论帖37】如何确定鞍座的边上筋板线?

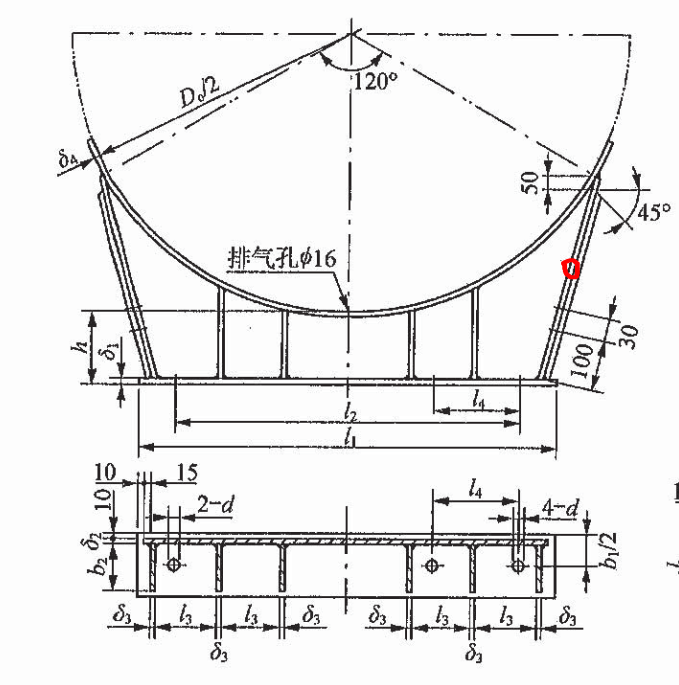

【讨论帖37】如何确定鞍座的边上筋板线？边上筋板线与鞍座的线是平行的吧，画此图时：应该先确定哪根线。如图：红色标记处。

收藏0转播5分享淘帖0微信分享 显示全部

关注问题已关注 回答 0条评论邀请回答分享举报

旧人终会散.

3人参与回答

锦然锦梦

，设备工程师 2019-04-19回答

非常棒，上部是确定啦。

下部呢？
我认为是平行的，腹板的边线是确定的了，直接用腹板边线O（偏移）就可以了

6 0条评论举报收起

确认修改取消

很酷不撩你.

，工艺专业主任 2019-04-19回答

我见到的软件VCD上出的图是这样的：
底部的10mm和15mm定位是保证的，您的那个从腹板线偏移后底部15mm保 ...
底部保证不了

20 0条评论举报收起

确认修改取消

良药

，结构工程师 2019-04-19回答

我觉得应该从中间的线（图中红线）为基础线，由下朝上画切线，然后复制出腹板线，偏移出内侧筋板线。保证 ...
赞同
学习了你的新方法
